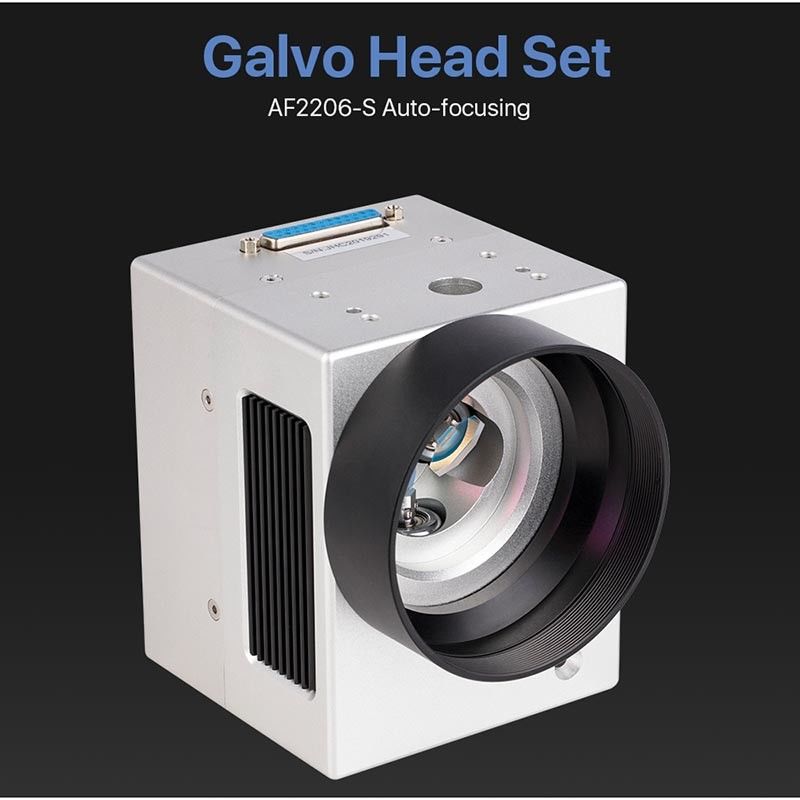

Sino Galvo Testa laser galvo ad alta velocità ad autofocus SG2206 Galvo ad alta velocità per la macchina di incisione di marcatura laser a fibra
Il galvanometro di tipo SG2206 ha una buona stabilità di funzionamento, un'elevata precisione di posizionamento, una velocità di marcatura rapida, una forte capacità anti-interferenza e una forte prestazione globale.Le caratteristiche specifiche sono le seguenti::
■ adottare sensori fotoelettrici importati dagli Stati Uniti.
■ Il sensore fotoelettrico differenziale rileva con precisione la posizione del rotore del motore, con buona linearità, piccola deriva, elevata risoluzione e precisione di posizionamento ripetuta.
■ progettazione precisa del carico per l'obiettivo da 10 mm, elevata precisione dell'assemblaggio del motore, struttura ragionevole, basso coefficiente di attrito statico e zero offset, per garantire buone caratteristiche dinamiche del sistema.
■ Il conducente ha la funzione di rilevamento anticipato della posizione e della velocità, che migliora notevolmente le prestazioni di risposta dinamica e la velocità di scansione dell'intero sistema.
■ progettato con protezione da sovraccarico, sovra corrente e polarità inversa, rendendo il sistema più affidabile.
■ L'intero sistema adotta una progettazione di ottimizzazione della compatibilità elettromagnetica, con un elevato rapporto segnale/rumore e una forte capacità antiinterferenza.
■ Risolvere problemi comuni quali la deriva della temperatura del motore galvanometrico, le interferenze del segnale e la deriva zero.
Parametri tecnici:
| Velocità |
| Velocità di marcatura ((1) |
6000 mm/s |
| Velocità di scrittura |
516cps |
| Tempo di risposta passo ((1% della scala completa) |
288 us |
| Tempo di risposta passo ((10% della scala completa) |
895 us |
| Tempo di errore di tracciamento |
≤164 us |
| Precisione e errore |
| Linearità |
990,9% |
| Ripetibilità (RMS) |
< 8μRad |
| Errore di guadagno |
< 5 mRad |
| Offset zero |
< 5 mRad |
| Drift a lungo termine di oltre 8 ore |
< 0,5 mRad |
| Scala Drift |
< 40 ppm/°C |
| Drift zero |
< 15 μRad/°C |
| Lunghezza d'onda ((3) |
10600nm / 1064nm / 355nm |
| Potenza e segnale |
| Voltaggio di ingresso |
±15VDC |
| Corrente nominale |
2A |
| Segnale di interfaccia |
Digitale |
XY2-100 |
| Analoghi |
± 5V |
| L'angolo di scansione della macchina (4) |
± 11° |
| Corrente di lavoro, temperatura, dimensione |
| Temperatura di funzionamento |
0°C-45°C |
| Temperatura di conservazione |
-10°C -60°C |
| Apertura |
10 mm |

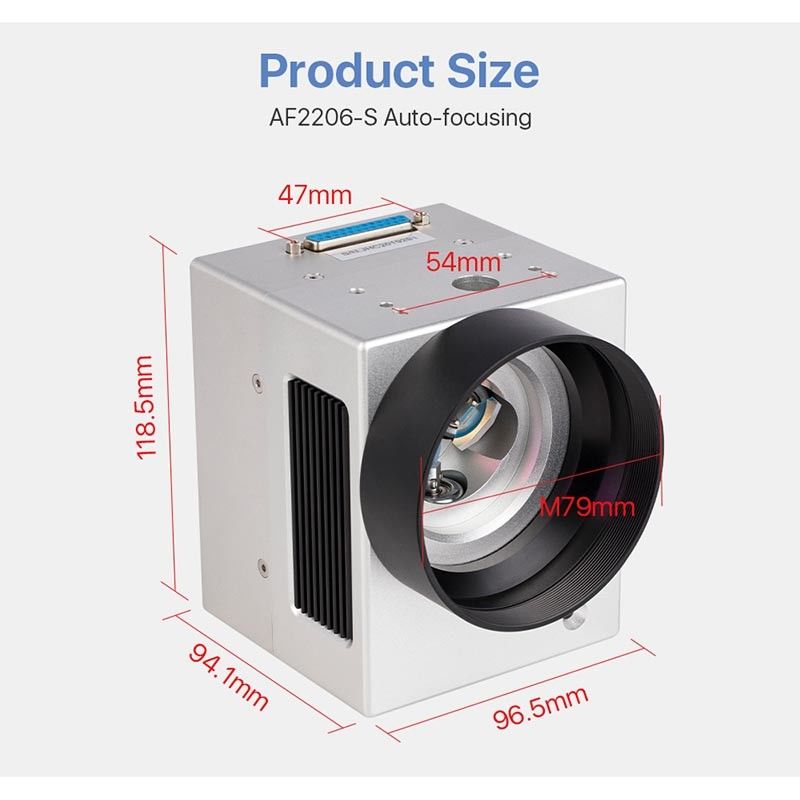

| Dimensione dello scanner galvanometrico (LxWxH) |
118.5x96.5x93.6mm |
| Peso dello scanner galvanometrico |
≈ 1,65 kg |
Commenti:
I parametri di cui sopra sono ottenuti dalla prova dopo 30 minuti di riscaldamento
(1) Utilizzare l'obiettivo F-Theta, lunghezza focale 160 mm, segnalare caratteri a linea singola di 2 mm di altezza;
(2) Utilizzando l'obiettivo F-Theta, la lunghezza focale è di 160 mm e il numero di caratteri di una singola riga di altezza di 1 mm è indicato al secondo;
(3) Il rivestimento a lunghezza d'onda speciale può essere personalizzato;
(4) L'angolo di scansione meccanica standard è di ± 11° e l'angolo di scansione meccanica Max è di ± 15°, che può essere personalizzato se ci sono esigenze particolari.
 |
| SINO Auto Focus Galvo Scanner Fibra Laser 1064nm |
